SOLIDWORKS 打开 STEP 文件提示"内存不足"并崩溃的解决方法

在 SOLIDWORKS 里打开一个 STEP 文件——可能只有几 MB 大小——问题却接连出现：右下角弹出 Resource Monitor 提示"可供使用的系统内存很低"，加载过程中警告窗口反复弹出，最后 SOLIDWORKS 直接崩溃并生成错误报告。而任务管理器里明明显示内存还剩很多。

如果你遇到的正是这种情况，好消息是：你的硬件几乎肯定没有问题，SOLIDWORKS 的安装也没有坏。"内存不足"这个提示本身就有误导性。本文基于一个真实排障案例讲清真正原因和完整解决步骤：一个 8 MB 的无刷风机装配体 STEP 文件（约 700 个实体），在一台 32 GB 内存的工作站笔记本上反复导致 SOLIDWORKS 2024 SP5 崩溃。

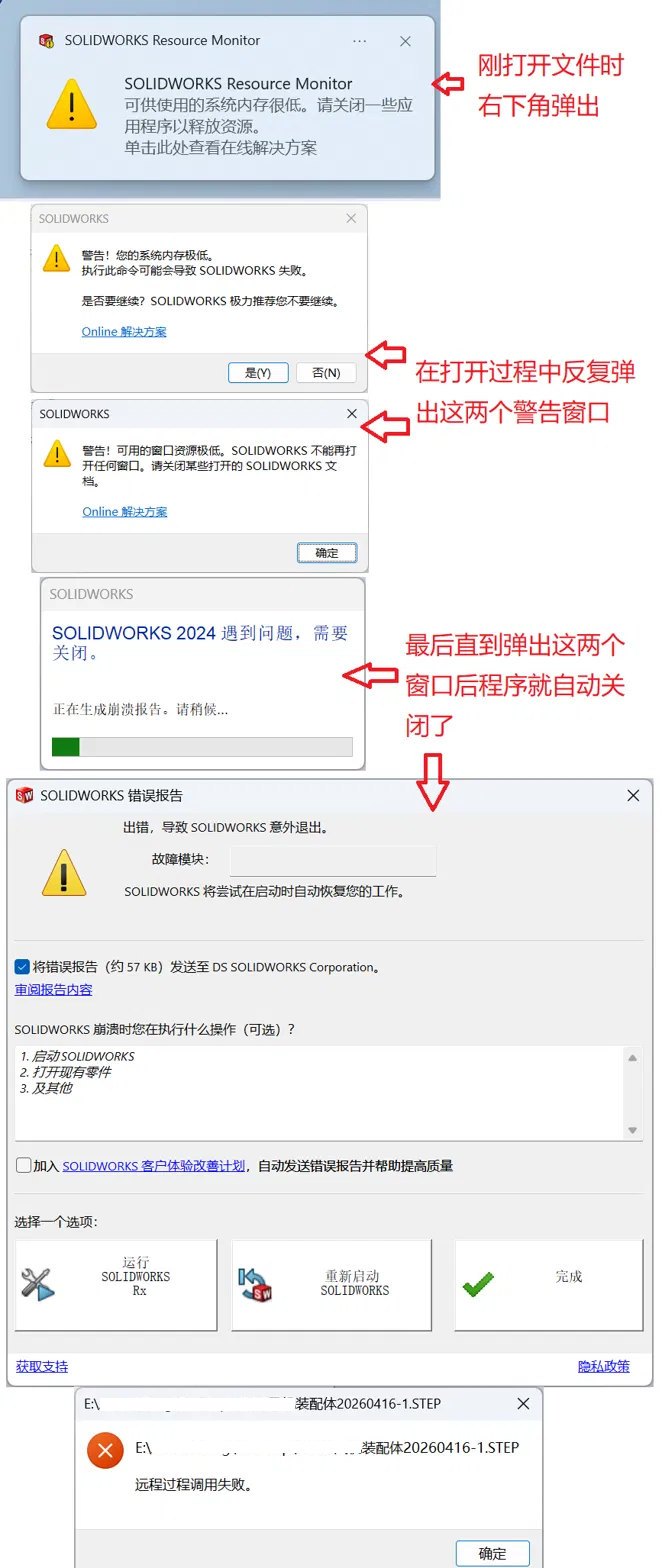

故障现象

• 打开文件后 SOLIDWORKS Resource Monitor 立即提示系统内存很低
• 反复弹出警告："您的系统内存极低" 以及 "可用的窗口资源极低，SOLIDWORKS 不能再打开任何窗口"
• SOLIDWORKS 最终崩溃并生成崩溃报告
• 任务管理器中 SLDWORKS.exe 进程占用的内存远没有达到物理内存上限
• 同一个文件在旧版本 SOLIDWORKS（2016 或更早）里反而可能顺利打开

真正原因：Windows GDI 句柄上限，而不是内存

Windows 限制每个进程最多使用 10,000 个 GDI 对象（用于窗口、界面元素和显示资源的图形句柄）。当 SOLIDWORKS 把 STEP 文件按装配体导入时，每个零部件都会消耗句柄。STEP 是纯文本格式，一个 8 MB 的文件展开后可能是包含几百上千个零件的装配体——句柄数一路攀升，撞到 10,000 上限后，SOLIDWORKS 无法再创建任何界面元素，随即崩溃。

SOLIDWORKS 把它报告成内存问题，但它实际上是句柄耗尽问题。这就是为什么加内存没有用，也是为什么任务管理器里进程内存占用离物理上限还远得很。

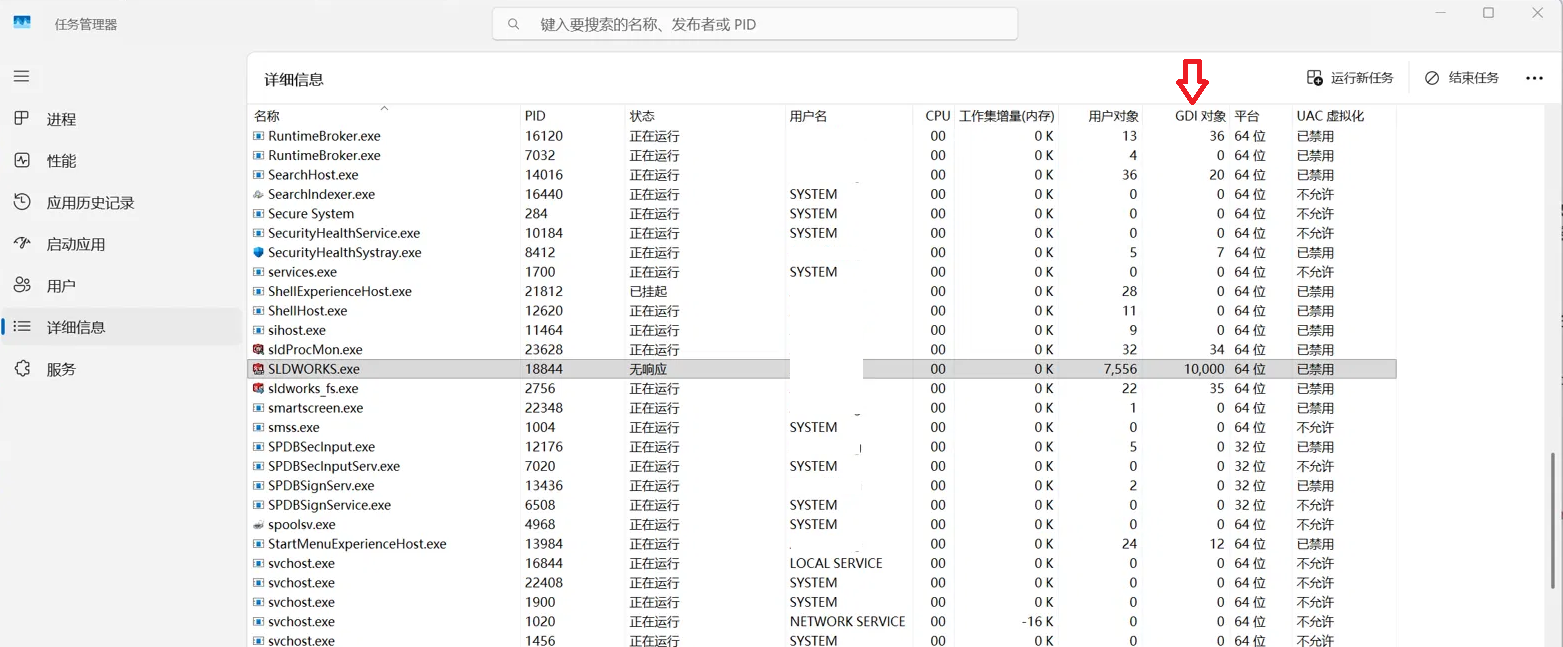

在自己电脑上验证的方法：打开任务管理器 → 详细信息 → 右键列标题 → 选择列 → 勾选 "GDI 对象" 和 "用户对象"。然后打开 STEP 文件，盯住 SLDWORKS.exe。如果 GDI 对象一路涨到接近 10,000 然后崩溃，诊断就确认了。

为什么旧版本似乎没这个问题：SOLIDWORKS 2017 引入了 3D Interconnect，改变了 STEP 等中性格式的导入方式。SOLIDWORKS 2016 及更早版本使用旧式转换器，行为完全不同——同事的旧版本"能直接打开"通常是这个原因，而不是新版本装坏了。

解决方法：把 STEP 文件作为多实体零件导入

关键在于阻止 SOLIDWORKS 把 STEP 文件展开成带几百个零部件窗口的完整装配体。把所有内容导入到单个多实体零件文档中，句柄消耗可以降低一个数量级。

第一步——修改导入选项

进入 工具 → 选项 → 系统选项 → 导入。

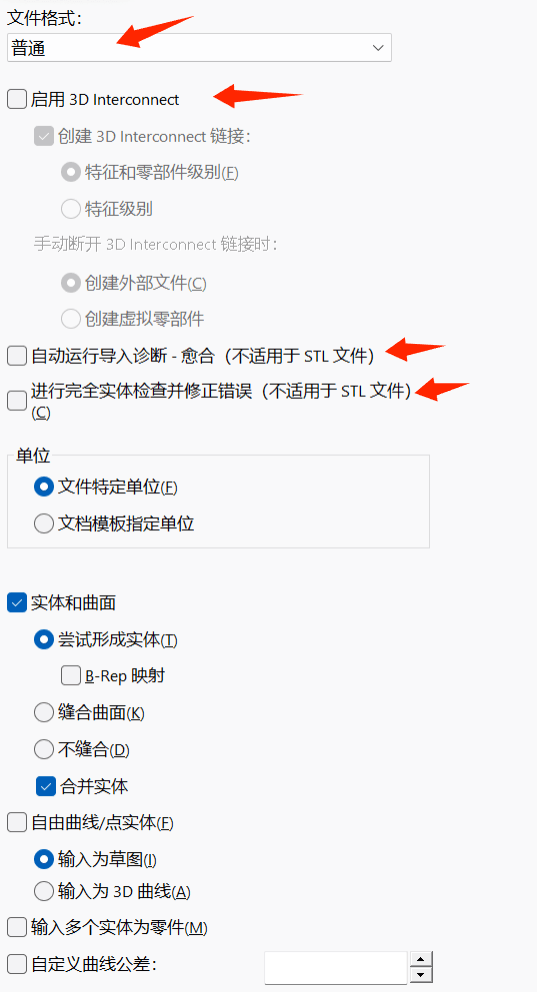

在 "普通" 页（文件格式：普通）：

1. 取消勾选 "启用 3D Interconnect"——最关键的一项
2. 取消勾选 "自动运行导入诊断 - 愈合"
3. 取消勾选 "进行完全实体检查并修正错误"

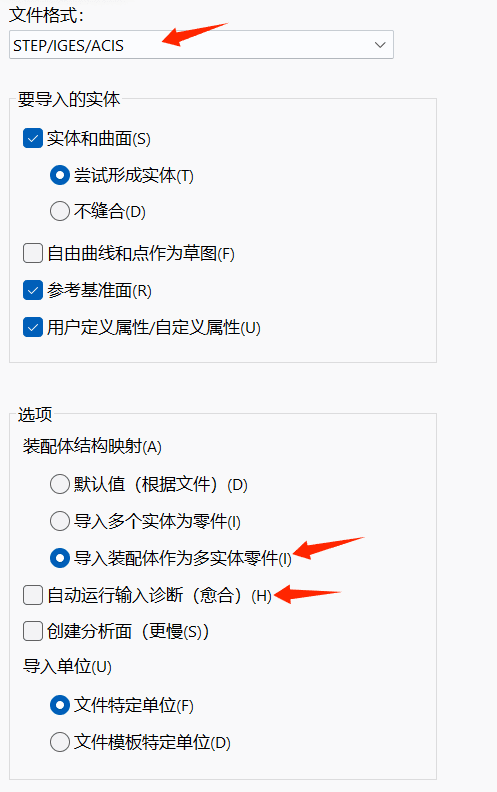

然后展开顶部的 "文件格式" 下拉框，切换到 STEP/IGES/ACIS（此页面只在关闭 3D Interconnect 后才出现）：

4. 在"装配体结构映射"下选择 "导入装配体作为多实体零件"——第二个关键设置
5. 这一页也有一份 "自动运行输入诊断（愈合）"，同样取消勾选——它和"普通"页的设置是各自独立的

第二步——正常退出 SOLIDWORKS 再重启

这一步比听起来重要得多。SOLIDWORKS 只在正常关闭时才把设置写入注册表。如果上一次会话是崩溃退出的，那次改的所有设置全部丢失。所以正确顺序是：修改选项 → 正常关闭 SOLIDWORKS → 重新启动 → 确认设置还在 → 然后才去打开 STEP 文件。

在本案例中，仅这一项修改就把 GDI 对象占用从 10,000+（崩溃）降到约 1,200（稳定），700 个实体的风机装配体顺利导入。

第三步——拒绝特征识别

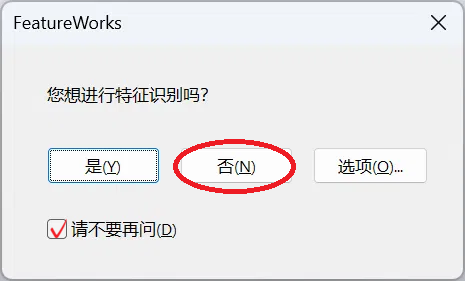

导入完成时 FeatureWorks 可能会弹窗询问"您想进行特征识别吗？"选择"否"并勾选"请不要再问"。对几百个导入实体做特征树逆向重建极其缓慢且经常崩溃。如果你只需要查看模型和测量尺寸，完全不需要它。

如果模型打开了但画面是空白的

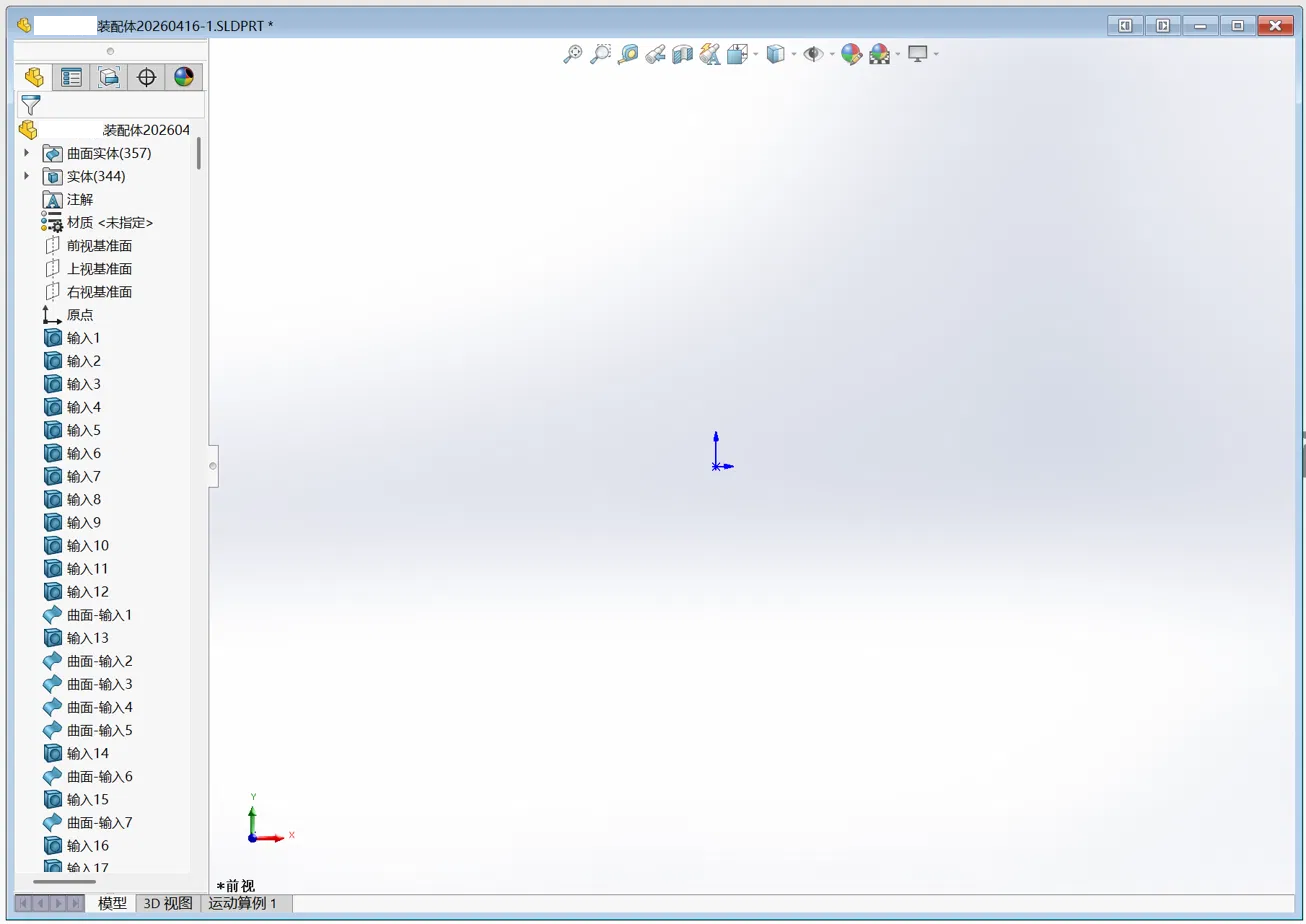

一个常见的后续问题：导入成功，FeatureManager 树里列出了所有实体，但图形区什么都没有——按 F（整屏显示全图）也没用。

先别怀疑显卡，检查一下杂散几何。STEP 转换经常产生位于离原点极远处的残留曲面实体。"整屏显示"会把所有可见几何都框进视野，只要有一个杂散曲面在几百万毫米之外，你的真实模型就会被缩到不足一个像素。画面看起来是空的，但模型其实就在那里。

快速测试：

• 在树中选中一个实体，右键 → "放大所选范围"。如果模型出现了，杂散几何实锤。
• 在树中右键 "曲面实体" 文件夹 → 隐藏，在图形区空白处单击一下取消选中，然后按 F。在本案例中，这一步立刻让完整模型显示了出来。
• 用 工具 → 评估 → 质量属性 检查某个实体：如果质心坐标数值正常，说明几何本身是健康的。

根治方法：如果你不需要这些曲面实体（它们通常是转换废料），在曲面实体文件夹上右键 → "删除实体"，而不是只隐藏。然后把文件另存为 SLDPRT。以后直接打开这个 SLDPRT——秒开、完全跳过导入对话框、再也不会碰到上面这些问题。

笔记本电脑值得检查的图形设置

在混合显卡笔记本（Intel 核显 + NVIDIA 独显）上，再检查几项设置可以避免大型导入模型的黑屏和严重卡顿：

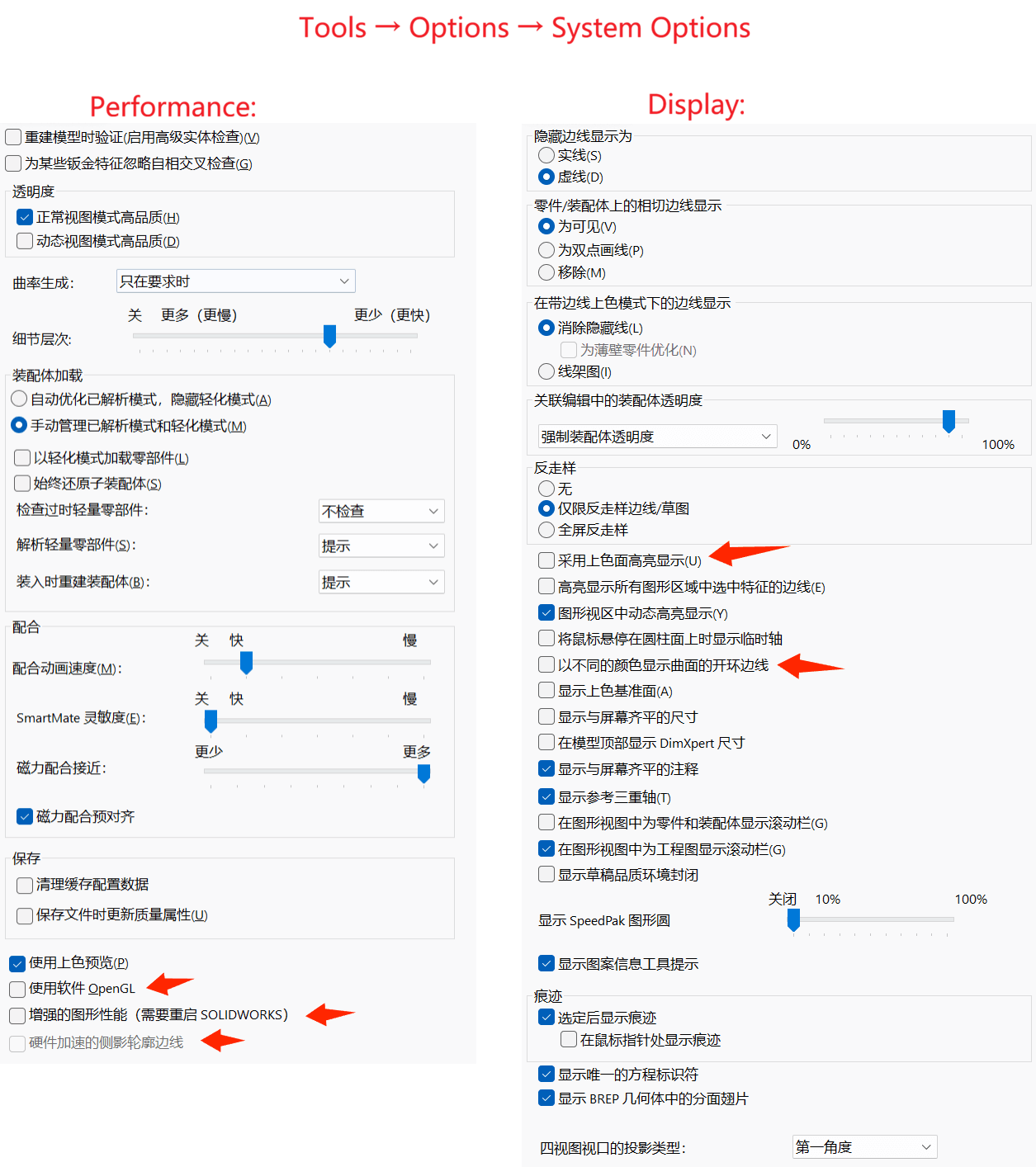

SOLIDWORKS 内（工具 → 选项 → 系统选项）：

• 性能：取消勾选 "增强的图形性能"（SOLIDWORKS 2024 在混合显卡笔记本上出现空白视口的已知原因，需重启 SOLIDWORKS 生效）和 "硬件加速的侧影轮廓边线"。"使用软件 OpenGL" 保持不勾选——它是诊断工具，不适合日常使用。
• 显示：取消勾选 "采用上色面高亮显示" 和 "以不同的颜色显示曲面的开环边线"。实体数量达到几百个时，绘制选中高亮可能让 SOLIDWORKS 卡死好几分钟。

逐文档设置（工具 → 选项 → 文档属性 → 图像品质）：把两个分辨率滑块拉低到大约左侧三分之一处。

Windows 层面：

• 设置 → 系统 → 屏幕 → 显示卡 → 添加 SLDWORKS.exe → 设为 "高性能"（NVIDIA 独显），同时把它的 "窗口化游戏优化" 关闭
• NVIDIA 控制面板 → 管理 3D 设置 → 程序设置，同样把 SLDWORKS.exe 指定给 NVIDIA 独显

最后手段：提高 Windows 句柄配额

对于即使按多实体零件导入仍然耗尽句柄的超大装配体，可以在注册表里提高每进程上限。位置：
HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Windows：

• GDIProcessHandleQuota：10000 → 65536（十进制）
• USERProcessHandleQuota：10000 → 18000（十进制）

修改前先导出该键作为备份，改完重启电脑。这是 SOLIDWORKS 大装配体用户中广为人知的调整，但请把它当作兜底手段——上面的导入设置能解决绝大多数情况，无需动注册表。

快速对照表

常见问题

是不是我的电脑需要加内存？
不需要。无论剩余内存有多少崩溃都会发生，因为撞上的是 Windows 每进程句柄配额，不是物理内存。

是不是显卡显存太小？
可能性很低。本文案例中，一块 4 GB 显存的 NVIDIA T600 在导入设置修正后可以正常处理 700 个实体的模型。显存影响的是显示流畅度，不是导入的稳定性。

要不要干脆装个旧版 SOLIDWORKS？
没有必要。旧版本行为不同只是因为它早于 3D Interconnect。关闭 3D Interconnect 并按多实体零件导入，就能在当前版本获得同样稳定的表现。

按多实体零件导入会丢失装配体结构吗？
会丢失零部件层级和配合关系，但保留全部几何。对于查看、测量和参考供应商模型——也就是下载 STEP 文件的典型用途——这个取舍几乎总是值得的。如果确实需要完整装配结构，可沿用同样的导入设置，但要接受更高的资源占用，并考虑注册表调整。
